法蘭墊片
法蘭墊片用于管道法蘭連接中，為兩片法蘭之間的密封件，介質，壓力和溫度直接影響法蘭墊片的選型。
分類
非金屬墊片non-metallic gasket 用石棉、橡膠、合成樹脂等非金屬制成的墊片。
非金屬包覆墊片non-metallic jacket gasket 外包一層合成樹脂等的非金屬墊片。
半金屬墊片semimetallic gasket 用金屬和非金屬材料制成的墊片， 如纏繞式墊片、金屬包覆墊片。
a 纏繞式墊片spiral wound gasket 由V形或W形斷面的金屬帶夾非金屬帶，螺旋纏繞而成的墊片。
1) 內環inner ring 設置在纏繞式墊片內圈的金屬環。
2) 外環outer ring 設置在纏繞式墊片外圈的金屬環。
b 金屬包覆
金屬墊片metallic gasket 用鋼、鋁、銅、鎳或蒙乃爾合金等金屬制成的墊片。
應用：

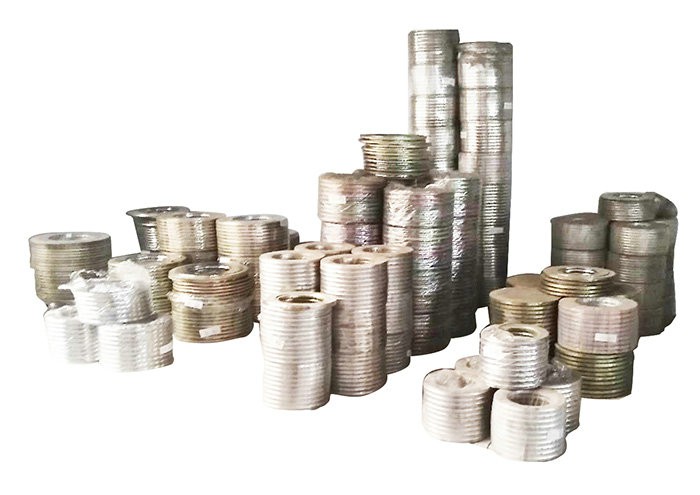

纏繞墊片是指用金屬帶(一般是v型鋼帶)與非金屬帶纏繞成環形的墊片,金屬帶與非金屬帶交替纏繞,由于其具有較好的彈性,廣泛用于石化、化工、電力等行業的法蘭密封結構中，根據具體部位，可在墊片的內層或外層加上鋼環來定位或加強。
標準：
1、GB4622.2-93 纏繞式墊片管法蘭尺寸系列
2、GB9126.1-88 平面型鋼制管法蘭用石棉橡膠片
3、GB9126.2-88 凸面型鋼制管法蘭用石棉橡膠片
4、GB9126.3-88 凹凸面鋼制管法蘭用石棉橡膠片
5、GB9129-88 鋼制管法蘭用石棉橡膠墊片技術條件
6、GB9130-88 鋼制管法蘭連接用金屬環墊技術條件
7、HGJ70-91 鋼制管法蘭用柔性石墨復合墊片
